Elektrische Rollprägemaschine PT 79 EL
Rohre und Rundteile mit vielen Zeichen oder großer Prägetiefe kennzeichnen.
- Für Rundteile mit größerem Durchmesser sowie flache Werkstücke
- Geringe Belastung des Werkstücks durch „Zeichen für Zeichen“-Prägung
- Schutz des Anwenders durch 2-Hand-Bedienung
- SPS-Steuerung
- Extrem langlebig durch massive Bauweise
- Gleichbleibende Prägequalität durch einstellbaren, federmechanischen Toleranzausgleich
- Optional
- Automatische Anpassung auf den Werkstückdurchmesser
- Ohne SPS-Steuerung für Integration in Fertigungslinien
- Teilautomatisierung
- Lichtvorhang für maximale Arbeitssicherheit bzw. beim Einbau in Fertigungslinien
- Werkstückzähler (Software-Modul)

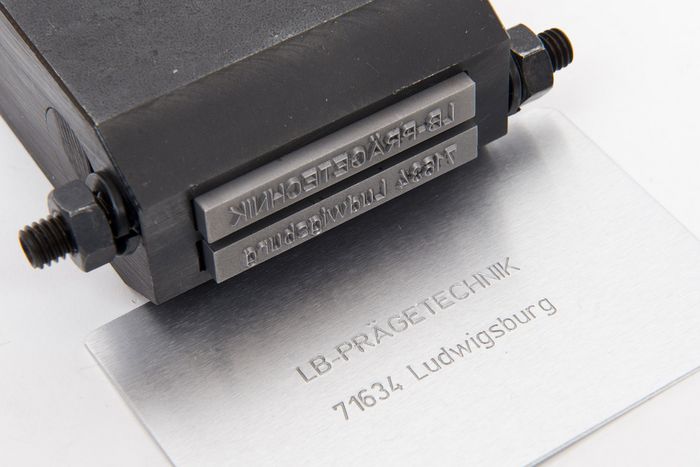

Einsatzwerkzeuge
Technische Daten
| PT 40 | PT 73 H | PT 73 EL | PT 76 EL | PT 79 EL | ||
|---|---|---|---|---|---|---|
Elektrischer Anschluss |
| - | - | Ja | Ja | Ja |
Max. Schlittenweg (Standard) | mm | 85 | 220 | 220 | 250 | 400 |
Schlitten- | m/min | - | - | 7,5 | 7,5 | 7,5 |
Antriebsleistung Motor | kW | - | - | 0,34 | 1,10 | 0,75 |
Tischgröße | mm | 60 x 250 | 165 x 150 | 165 x 150 | 220 x 220 | 300 x 300 |
Abmessungen (l x t x h) | mm | 350 x 250 x 500 | 300 x 400 x 620 | 560 x 400 x 1040 | 800 x 750 x ….. | 1050 x 850 x 1200 |
Gewicht (Standard) | kg | 40,0 | 130,0 | 160,0 | 430,0 | 600,0 |
Schalldruckpegel | db(A) | <75 | <75 | <75 | <75 | <75 |
